网架配件参数全介绍-江苏盛腾

时间:2022-01-11   访问量:1192

【如果需要更详细的技术文件,可以电话咨询15190899336 !】

更新时间:2022年1月11日

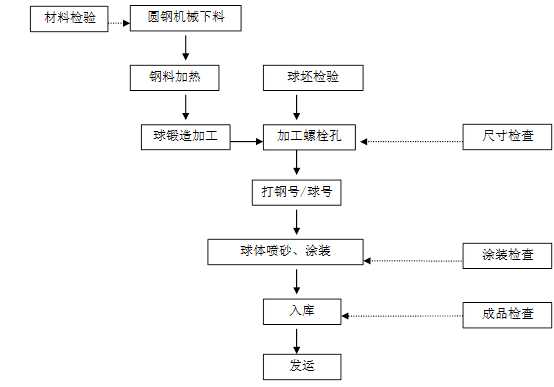

螺栓球工作流程图
1、材料检查
2、原料机械下料
3、钢料加热
4、球锻造加工
5、加工螺栓球孔(球坯检测,尺寸检查)
6、打钢号、球号
7、螺栓球体喷砂(球体涂装检查)
8、入库(成品检查)
9、发货

螺栓球工作流程图






《想了解更多螺栓球技术,您可以直接联系我们 》

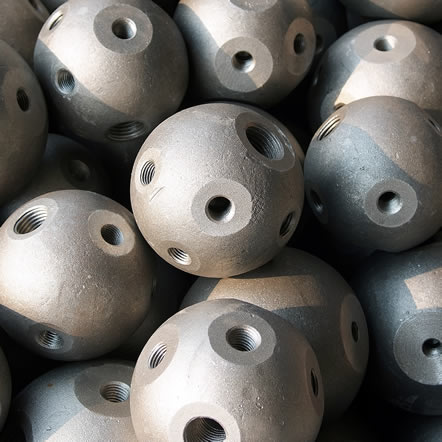

螺栓球加工介绍

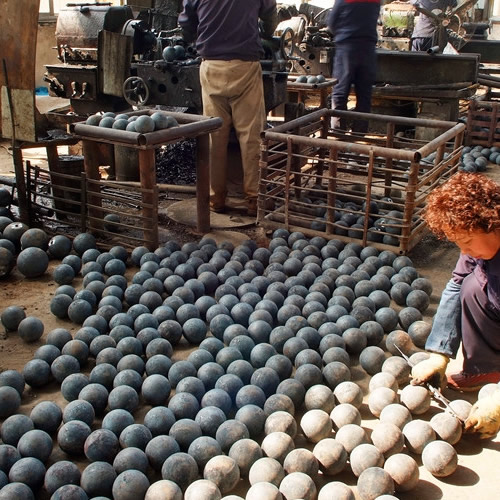

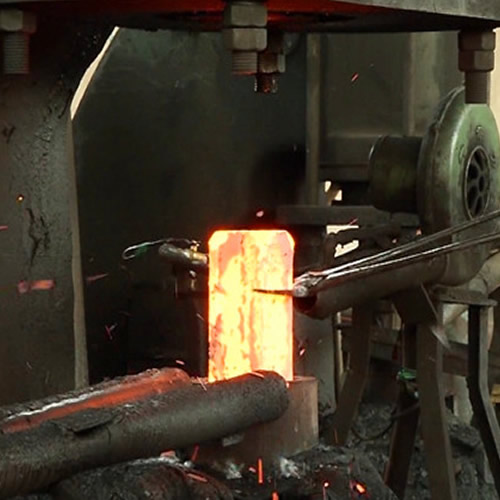

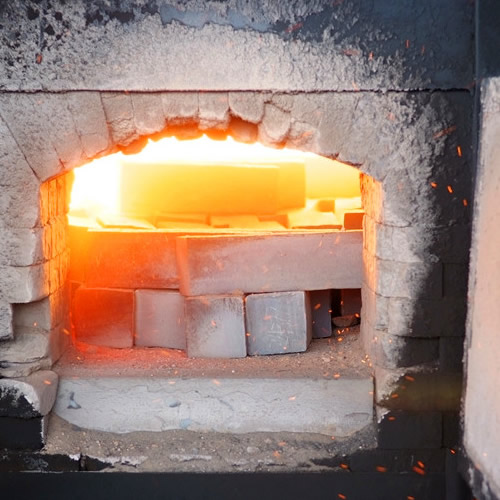

螺栓球下料螺栓球原料加热螺栓球原料锻打
螺栓球下料螺栓球原料加热螺栓球原料锻打

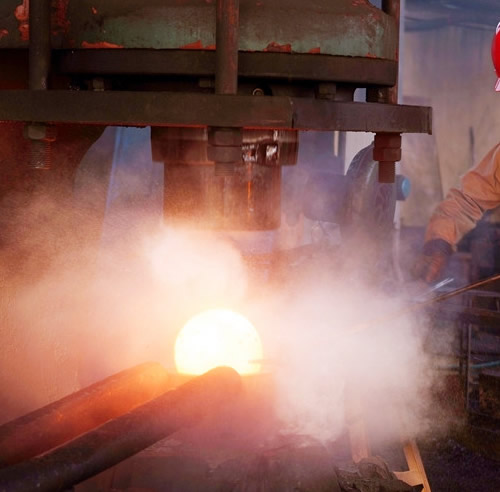

螺栓球锻打成型螺栓球球坯螺栓球基准孔
螺栓球锻打成型螺栓球球坯螺栓球基准孔

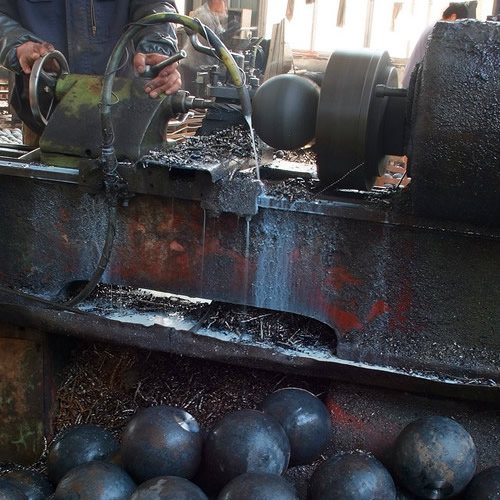

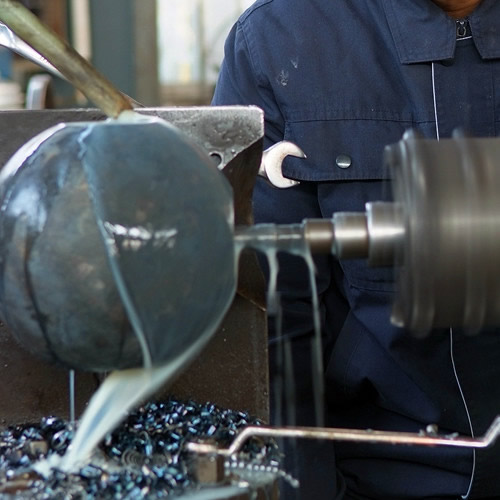

螺栓球钻孔攻丝螺栓球角度检测螺栓球
螺栓球钻孔攻丝螺栓球角度检测螺栓球抽检

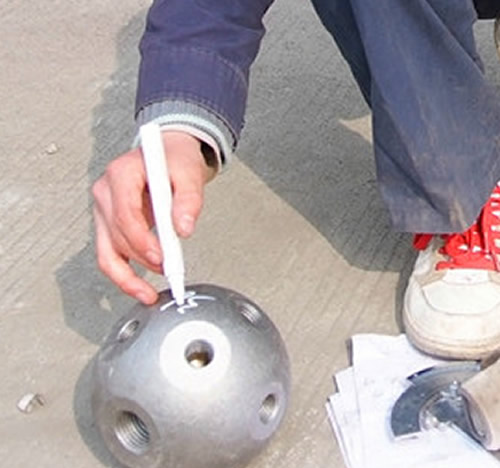

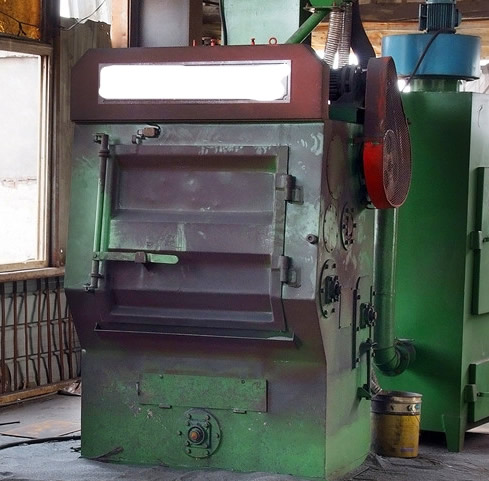

螺栓球抛丸螺栓球喷漆螺栓球标记
螺栓球抛丸螺栓球喷漆螺栓球标号



螺栓球重量表
序号规格单重(kg/只)
1D852.52【停产】
2D1004.11
3D1105.47
4D1207.1
5D1309.03
6D14011.28
7D15013.87
8D16016.83
9D18023.97
10D20032.88
11D22043.76
12D23050
13D24056.82
14D25064.22
15D300110.97



1、螺栓球材质:

螺栓球采用45#优质钢


2、螺栓球形成条件:

所有原材料进厂后均进行3/1000抽样理化力学性能测试;然后到专业锻压单位用250公斤或750公斤空气锤模锻而成球坯。


3、螺栓球性能要求:

毛坯经正火处理,使其硬度达到HB197~225。毛坯要求无裂纹、过烧、麻点等缺陷,椭圆度不超过1%倍直径。


4、螺栓球加工工具:

螺栓球的精加工在X5032A型立式升降台铣床、ZA5032园柱立式钻床及ZA3050-16型摇臂钻床上用万能分度头进行加工。


5、螺栓球加工步骤和规范:

立式铣床上铣出球的一个基准平面,并在钻床上加工好基准螺孔;然后利用此基准螺孔在X5032A型立式铣床上转动分度头加工出各弦杆孔和腹杆孔的平面。夹具的转动定位偏差为±5分,加工完毕,进行角度检测,符合JGJ7—91的规定要求为正品。

采用定位夹具在立式钻床上完成孔的加工。

后在钻床上进行螺纹的加工,保证各螺纹孔中心轴线夹角误差不大于±30分。

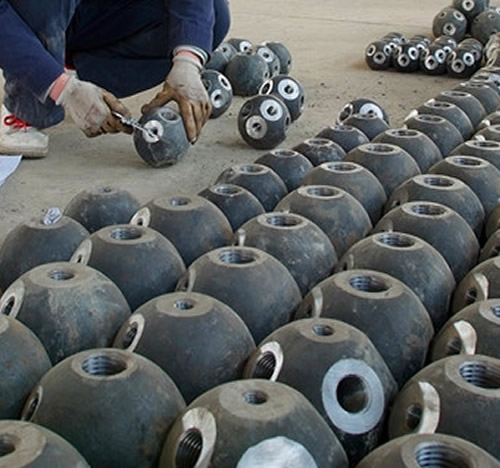

6、螺栓球检测:

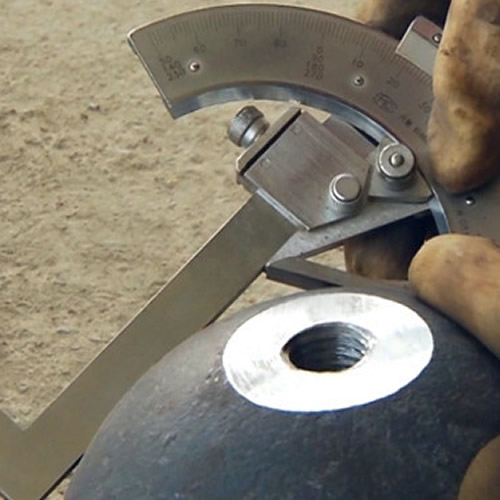

螺栓球的检测主要采用角度盘、角度板和角度棒进行检测角度。

相邻两螺孔中心轴线夹角误差控制在±30分之内,且螺纹长度必须保证>1.3倍螺栓公称直径。



7、螺栓球螺栓孔要求:

同一轴线上两螺孔端面平等度允许偏差:

当D<120mm时,偏差为±0.20mm;

当D>120mm时,偏差为±0.30mm。

螺孔端面距球心的允许偏差为±0.2mm。

螺栓孔端面与轴线的垂直度为0.5%螺孔端面直径。

螺孔螺纹加工精度,满足GB196中的6H级。


焊接球加工
【如果需要更详细的技术文件,可以电话咨询15190899336 !】
 焊接球,空心球
《您还可以联系我们了解更多》
焊接球加工工序
我们可以生产直径300mm-1500mm各种规格、加肋与不加肋的焊接球

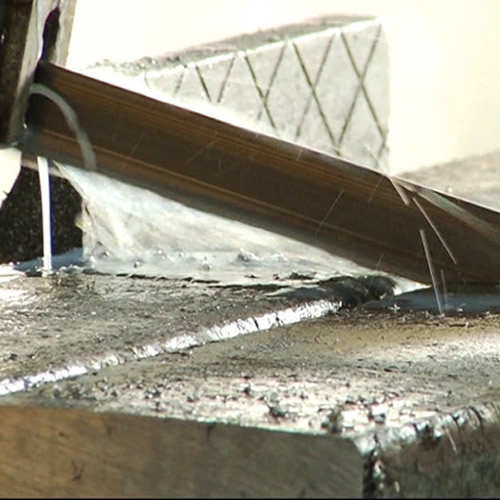

焊接球_钢板下料焊接球原材料加热焊接球_原料预热
焊接球原材料切割焊接球原材料加热焊接球压模
焊接球_压坯焊接球_肋板焊接球半球打坡口
焊接球压半球焊接球肋板焊接球半球打坡口
焊接球半球合拢焊接球焊接焊接球焊缝打磨
焊接球半球组合焊接球焊接焊接球焊缝打磨

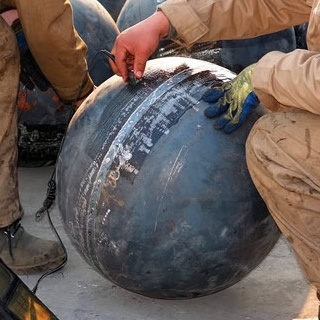

焊接球焊缝检测焊接球焊接球工程
焊接球焊缝检测焊接球成品焊接球工程

《焊接球重量表》
空心球 重量表
序号规格重   量(kg)展开面积(㎡)序号规格重   量展开面积(㎡)
无肋加肋无肋加肋
1160×63.514.350.074528500×18103.18127.840.7299
2160×85.076.190.072629500×20113.71141.140.7238
3200×65.576.890.118230500×22124.05154.220.7178
4200×87.289.030.115831500×24134.22167.10.7118
5250×68.8110.870.18732500×25139.24173.490.7008
6250×811.5614.30.18433500×30163.65204.750.694
7300×816.8320.780.267934550×16112.55140.820.8958
8300×1020.7525.680.264235550×18125.68157.480.8891
9300×1224.5630.480.260636550×20138.61171.770.8825
10350×1028.5235.230.363237550×22151.34187.810.8758
11350×1233.8241.880.358938550×24163.87203.660.8692
12350×143948.40.354739550×25170.06211.50.8659
13350×1644.0554.790.350540550×30200.28250.010.8495
14350×1848.9861.060.346341600×18150.41185.921.0641
15400×1244.5755.090.472942600×20165.99205.451.0568
16400×1451.4763.750.468143600×22181.35224.751.0496
17400×1658.2272.250.463244600×24196.48243.831.0423
18400×1864.8280.60.458445600×25203.97253.291.0387
19400×2071.2988.830.453646600×30240.6299.791.0207
20450×1465.6681.20.597247700×16184.64227.611.4698
21450×1674.3692.120.591748700×18206.52254.861.4612
22450×1882.89102.870.586349700×20228.14281.851.4527
23450×2091.26113.460.580950700×22249.49308.571.4441
24450×2299.47123.880.575551700×24270.59335.041.4356
25450×24107.53134.160.570152700×25281.04348.171.4314
26500×1481.57100.750.74253700×30332.34412.91.4103
27500×1692.47114.390.735954700×35382











空心球重量经验公式:1.(D-δ)2×δ×π×7.85×1000
        2、[(外径)3-(内径)3]÷6×π×7.85×1000
单 肋 计 算:2/9 ×D2×δ×π×7.85×1000     相当于[5.4803×D2×δ]
展开面积计算:(D-δ)2×π            下料面积:单个展开面积×个数×1.3
 D:外径      δ:壁厚    内径:D-2δ



网架螺栓_高强螺栓



【如果需要更详细的技术文件,可以电话咨询15190899336 !】


网架螺栓重量规格表
螺栓_网架螺栓
新标规格配套顶丝拉力(千牛) 重量
M16×62M6×13163—1950.14
M20×73M6×13255—3040.25
M22×75M6×13315—3760.32
M24×82M6×15367—4380.41
M27×90M8×15477—5690.58
M30×98M8×15583—6960.8
M33×101M8×15722—8611
M36×125M10×20850—10131.43
M39×128M10×20878—10141.8
M42×136M10×201009—12332.16
M45×145M10×201179—14412.66
M48×148M10×241326—16203.14
M52×162M10×241582—19344
M56×172M10×241930—23585.07
M60×196M10×242237—27346.46
M64×205M10×242566—31367.64
M68×195M10×243000—36008.54
M80×223M10×24



网架螺栓_高强螺栓


【如果需要更详细的技术文件,可以电话咨询15190899336 !】

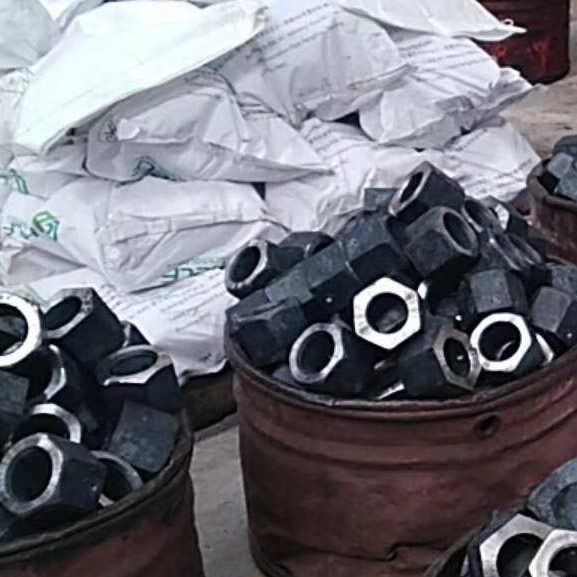

套筒
序号规 格孔 径新 标 准重量
长度mm对边mm
1W—0φ1730270.15
2W—1φ2135340.28
3W—2φ2335360.31
4W—3φ2540410.46
5W—4φ2840460.58
6W—5φ3145500.76
7W—6φ3445550.93
8W—7φ3755601.35
9W—8φ4055651.58
10特W—8φ4160952
11W—9φ4360702.3
1246孔φ4660752.61
13W—10φ4960803.44
14W—11φ5370853.86
15W—12φ5770905.52
1661孔φ6190956.12
17W—13φ65901007.5


网架封板介绍

网架配件_江苏盛腾(CNNTTN)


【如果需要更详细的技术文件,可以电话咨询15190899336 !】

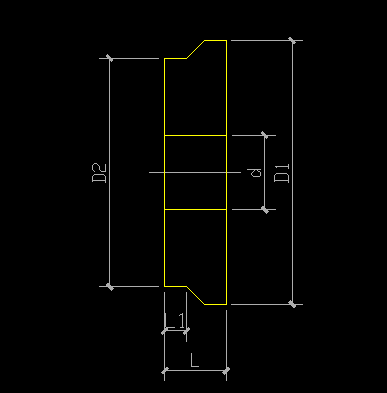

网架封板示意图

网架封板



封板
规格单重(kg)
∅48*14*170.25
∅48*14*210.25
∅48*16*210.25
∅60*14*170.36
∅60*14*210.36
∅60*16*210.36
∅60*16*250.36
∅76*16*210.58




       网架封板,是我们网架结构中常用的网架配件,他是主要是网架结构中钢管杆件和螺栓球节点时钢管端部的一种连接件。壹伍壹玖零捌玖玖,叁叁陆;网架封板与网架锥头很类似,除了造型不同,其他功能类似,网架锥头也是网架结构中钢管杆件和螺栓球节点时钢管端部的一种连接件。
       在我们网架设计当中,网架封板一般用于小于直径76以下的管子,
壹伍壹玖零捌玖玖叁叁陆;正常用于48和60的直径的网架钢管。
       所以在网架工程里面经常见到网架封板的身影,
壹伍壹玖零,捌玖玖叁叁陆;在《网架结构设计与施工规程JGJ7-91》指出,"封板厚度应按实际受力大小依计算确定,"但没有给出具体计算公式。

       因为封板的受力分析较复杂,使得封板设计计算存在一定困难,所以在网架封板的强度计算模型,采用结构塑性极限分析理论,分析了封板的极限承载力;得出的封板极限承载力和厚度的计算公式及简化算式可以让设计人员设计网架时参考。





【如果需要更详细的技术文件,可以电话咨询15190899336 !】

下面我们来简单的介绍网架锥头一些重要知识,与常见问题!


网架用锥头规格表(先看图示说明)

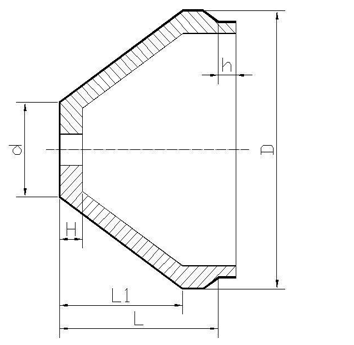

网架锥头示意图
序号钢管规格螺栓直径(mm)H(mm)L(mm)D(mm)d(mm)h(mm)理论重量(㎏)材料
175.5*3.75M20165475.55061.5Q235B
275.5*3.75M24165475.55061.5Q235B
388.5*4.0M20166288.55582.2Q235B
488.5*4.0M24166288.55582.2Q235B
588.5*4.0M27206288.55582.2Q235B
688.5*4.0M30206288.55582.2Q235B
7114*4.0M2416621146583.2Q235B
8114*4.0M3020621146583.2Q235B
9114*4.0M3320621146583.2Q235B
10140*4.0M2816811407095.4Q235B
11140*4.0M3020811407095.4Q235B
12140*4.0M3320811407095.4Q235B
13140*4.0M3630811407095.4Q235B
14140*4.0M3930811407095.4Q235B
15140*4.5M2416811407095.4Q235B
16140*4.5M3020811407095.4Q235B
17140*4.5M3930811407095.4Q235B
18159*6.0M3020110159951010.5Q235B
19159*6.0M3630110159951010.5Q235B
20159*6.0M4230110159951010.5Q235B
21159*6.0M4835110159951010.5Q235B
22159*8.0M4230110159951010.5Q235B
23159*8.0M4835110159951010.5Q235B
24159*8.0M5235110159951010.5Q235B
25159*10.0M4230110159951010.5Q235B
26159*10.0M56401101591051010.5Q235B
27168*8.0M56401101681051013.5Q235B
28168*10.0M60401101681051013.5Q235B
29180*10.0M56401081801051213.5Q235B
30180*10.0M64451081801051213.5Q235B
31219*12M64451262191101418Q235B
32219*12M80501262191451418Q235B
33219*16M64451262191101418Q235B
34219*16M80501262191451418Q235B

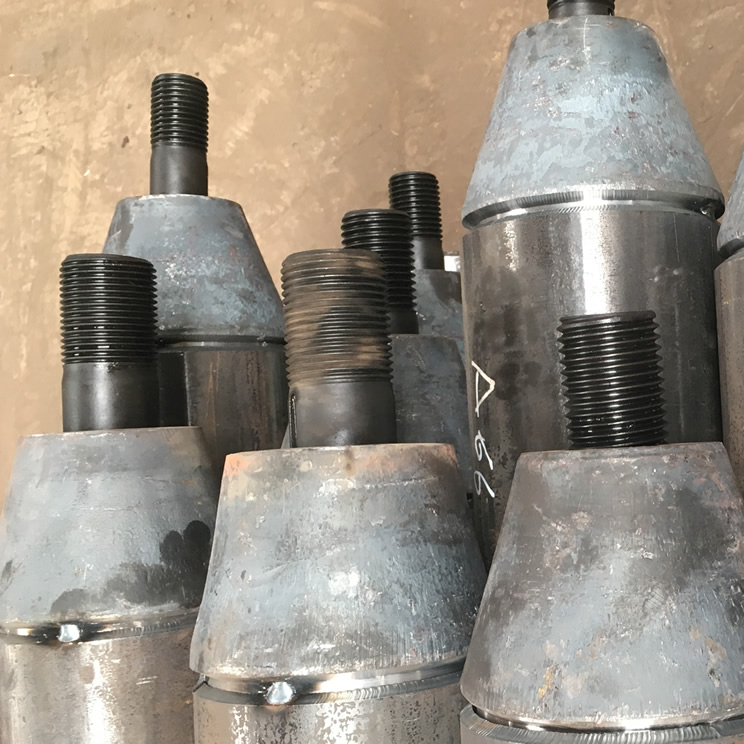

网架锥头是一种网架结构中最常见的网架配件
网架锥头是钢管与螺栓组成网架杆件的重要配件,它是作用在钢管两端或一端形成一个整体,从而达到螺栓球与杆件中螺栓固定的一种连接方式。

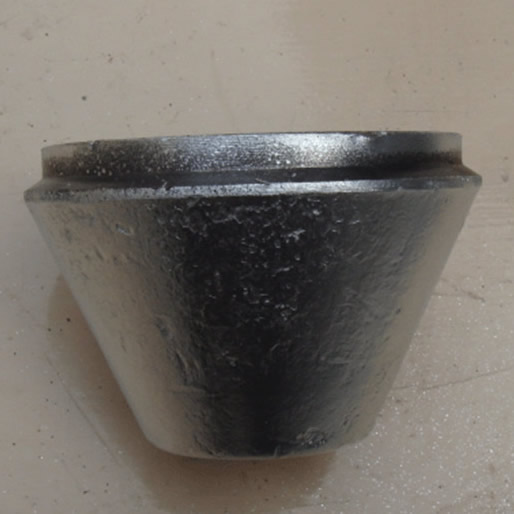

(网架锥头请看下图)

锥头_网架锥头网架锥头应用展示

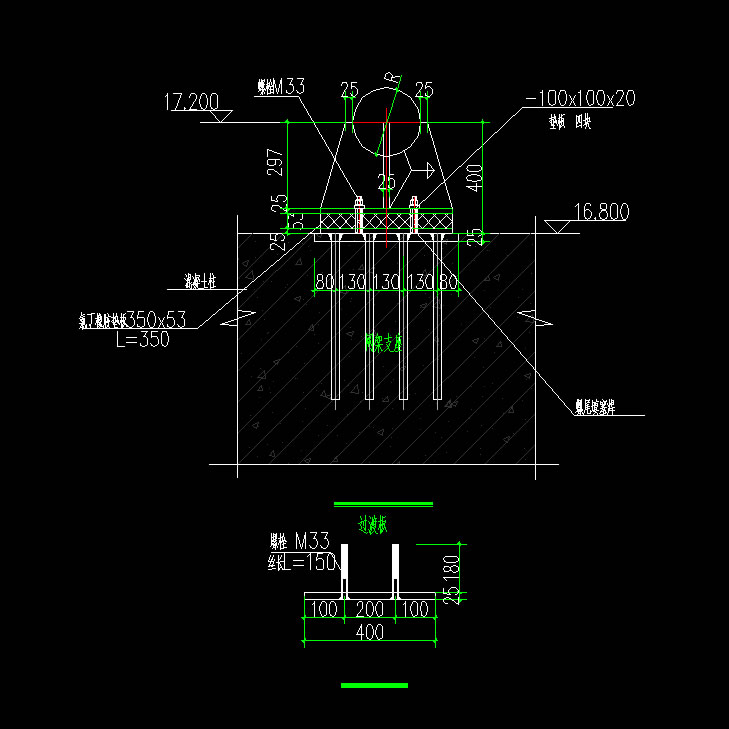

网架支座介绍

【如果需要更详细的技术文件,可以电话咨询15190899336 !】

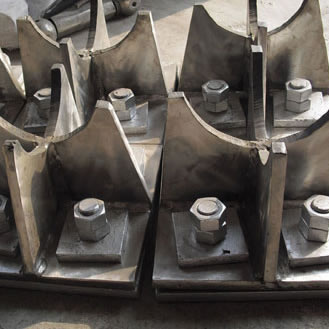

网架支座

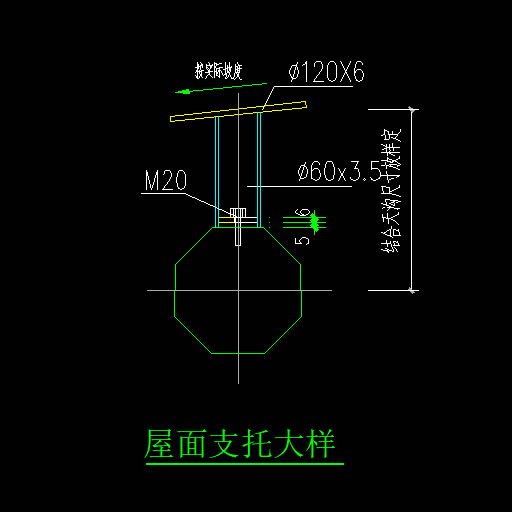

网架支托

网架支托
